ＳＣＳ端末・マルチメディア遠隔教育システムの取り扱いについて
システム構成
システム全体については、放送教育開発センターに よってNECより調達されたものです。そのうち、別途調達となっだＡＶ(Audio-Visual）機器についてご説 明致します。
システムは大きく分けると次のとおりです。
（１）ＳＣＳ操作卓
放送教育開発センターにて調達されだタッチパネル モニター、３台の液晶モニター（いずれもソニー製）及ぴスイッチャー、ＲＧＢ分配器、モニターの電源を制御する主電源装置が収納されております。
操作は電磁ロック式シャッター（開閉スライド蓋） を採用しております。卓の左の専用キーでシャッターの解除、モニター、カメラの電源が同時に入り切りで きます。
＜ご注意＞
・ 大きい方のシャッターは、必ず両手で操作してください。
・ 大きい方のシャッターを開けた場合は、いっぱいに開いて下さい．中途の開閉の場合電源を落 とすようになっております。
・ 右サイドのシャッターを途中で開ける場合、電磁ロックキーのオレンジのランプスイッチを押 して下さい．２分近くの間、通電されて開閉が可能となります。
・ いずれのシャッターも閉める際は、完全に閉めて下さい。オレンジのランプが点灯している 場合は、開いていますので、お調ぺ下さい。
戻る（２）書画カメラ
保護のために天井についております。書画カメラで の撮影範囲は写真２に示す領域で、領域選択はタッチパネルにて行いますが、操作はＡＶ制御卓に ついているリモートコントロールユニット RM-LP55（写真１参照）で行います．
通常は、ZOOM、FOCUS、IRISの操作ぐらいです。 詳しくは単体の取扱説明書をご覧下さい。（使用のカメラはKY-F55です）
＜ご注意＞
・ 要領は、対象物を画面で捉え、ZOOMでアップして、FOCUSでピントを合わせてから希望の サイズにZOOMで調整します。
・ 光量不足の場合は、補助照明（螢光灯）を使用します。その場合、カタログなど表面が光るも のは、直接照明が当らないようにして下さい。
・ 本システムは、（一般のテレビと同じ）のため、細かな文字の表示は困難です。
(大きさとしては横置きA5紙程度、２４ｐｔの文字が適当と思われます）
戻る（３）講師用カメラ・学生用カメラ
講師用カメラは、カメラ１。学生用カメラは、カメ ラ２です。いずれもタッチパネルモニターで操作します。５つのポジション設定ができ、通常はこのプリセ ットコントロールで運用します。ポジション設定はタッチパネルモニターの画面を詳細画面にして マニュアルでカメラを操作して、希望画面で登録します。
＜ご注意＞
・ マニュアルでカメラを操作する場合、対象をいっぱいにズームアップしてビントを合わせて から画面を決めます。
戻る（４）送信用ＶＴＲ：受信用ＶＴＲ
テープの入れ替え以外は、タッチパネルモニターで 操作します。詳しくはHR−X5単体の取扱説明書をご覧下さい。
＜ご注意＞
・ 送信用ＶＴＲにソフトを入れると、テープのつめがないと自動再生となります。すぐに再生をし ない場合は、停止ポタンを押します。
・ 受信用ＶＴＲは、録画専用です。現在は、出力側が接続されていないため、画面確認ができまぜ んので、ご注意下さい。
・ 受信用ＶＴＲの入力切り替えは、L1です．音声レベルのインジケーターが点灯するかがチェッ クボイントです．
・ 一般のＴＶアンテナは接続されておりません。
戻る（５）提示モニター
画面の選択は、タッチパネルモニターで操作しま す。
＜ご注意＞
・ 天井吊り下げのモニター２台は、提示モニター３にＲＧＢで接続されております。しかし、
水平周波数が高くありまぜんので、ご注意ください。
戻る

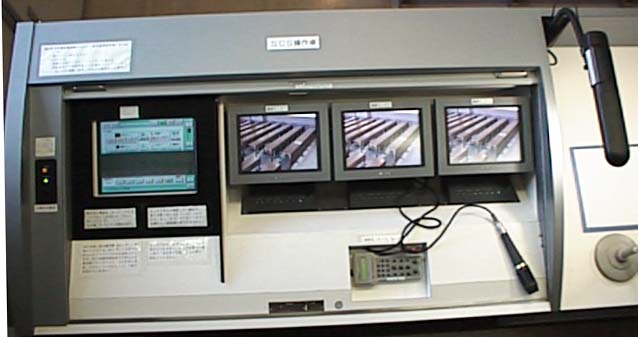

写真１ ＳＣＳ操作卓

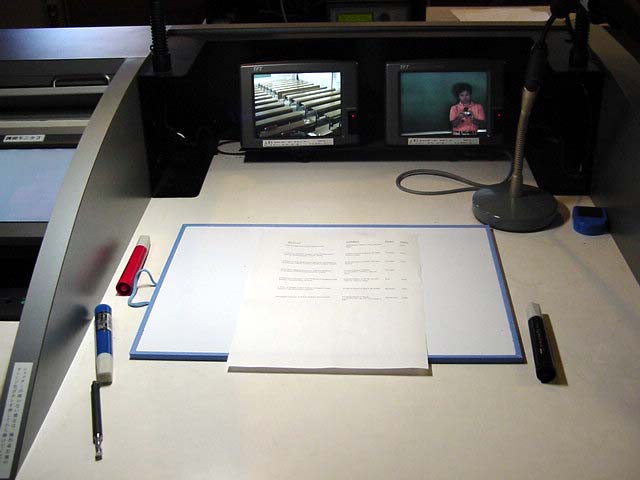

写真２ 書画カメラ撮影範囲

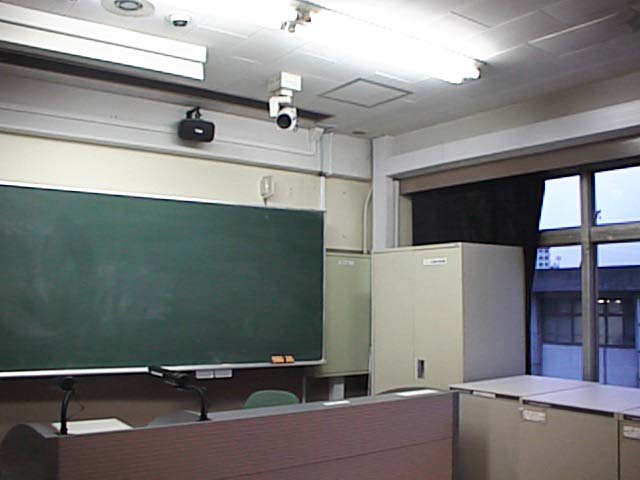

写真３ 講師用カメラ（カメラ１）

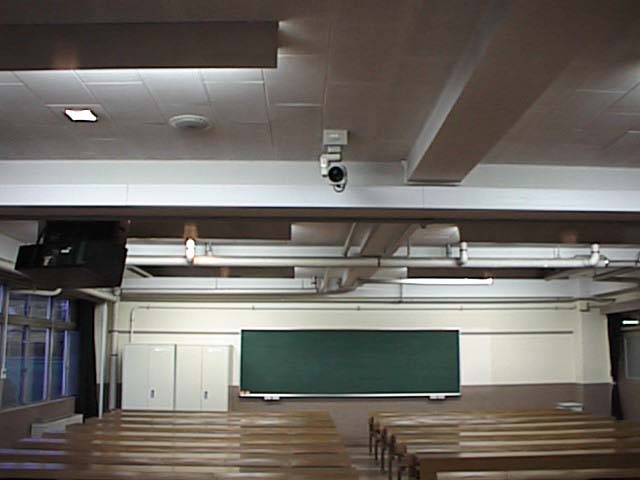

写真４ 学生用カメラ（カメラ２）

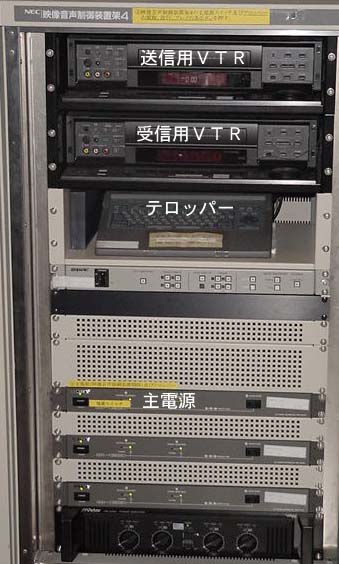

写真５ 送信用ＶＴＲ：受信用ＶＴＲ

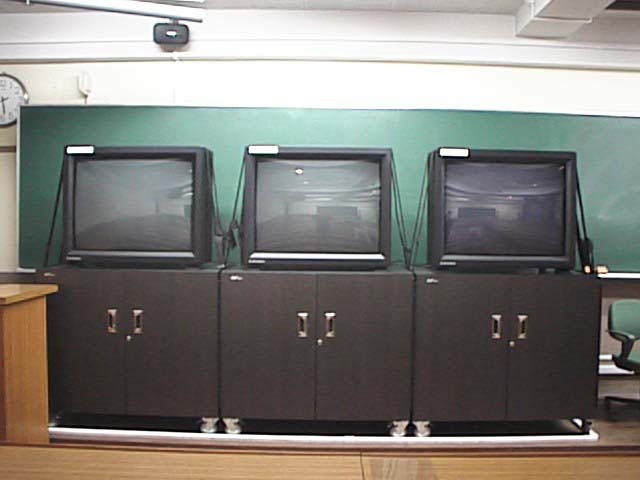

写真６ 提示モニター
